Коммутатор КВМ


Назначение

Коммутатор КВМ предназначен для использования  в качестве выдвижного внешнего пользовательского интерфейса коммутации между несколькими вычислителями и представляет собой КВМ-консоль с ЖК-дисплеем.

КВМ может применяться в различных видах ВС РФ в качестве универсального средства отображения информации и настройки автоматизированных рабочих мест и серверов.


Коммутатор КВМ. Буклет PDF

Скачать PDF

Линейка сетевого оборудования РусБИТех. Буклет PDF

Скачать PDF


Технические характеристики КВМ


  • видеоинтерфейс: совмещенный интерфейс VGA и DVI;
  • количество подключаемых АРМ – до 7;
  • разрешение: 1280х900 – VGA; 1920х1080 – DVI;
  • размер экрана: 15,6’’;
  • источник видеосигнала: цифровой, аналоговый;
  • все разъемы расположены на тыльной части изделия;
  • питание: от источника постоянного тока 27 В;
  • потребляемая мощность: не более 40 Вт.

Особенности исполнения КВМ


Металлический корпус высотой 1U, для 19-дюймовых стоек

Технология изготовления позволяет использовать устройства на подвижных платформах с колёсной базой

Группа исполнения
аппаратуры 1.4.1 климатического
исполнения «О»

Уровень индустриальных радиопомех соответствует группе 1.1.1 (кривая 1)



Типы внешних разъемов


  • 2РМ18Б7Ш1В1В - для подключения питания изделия
  • СНП333-26РП32-1-В – совмещенный видеовыход VGA и DVI для подключения видеокарт АРМ

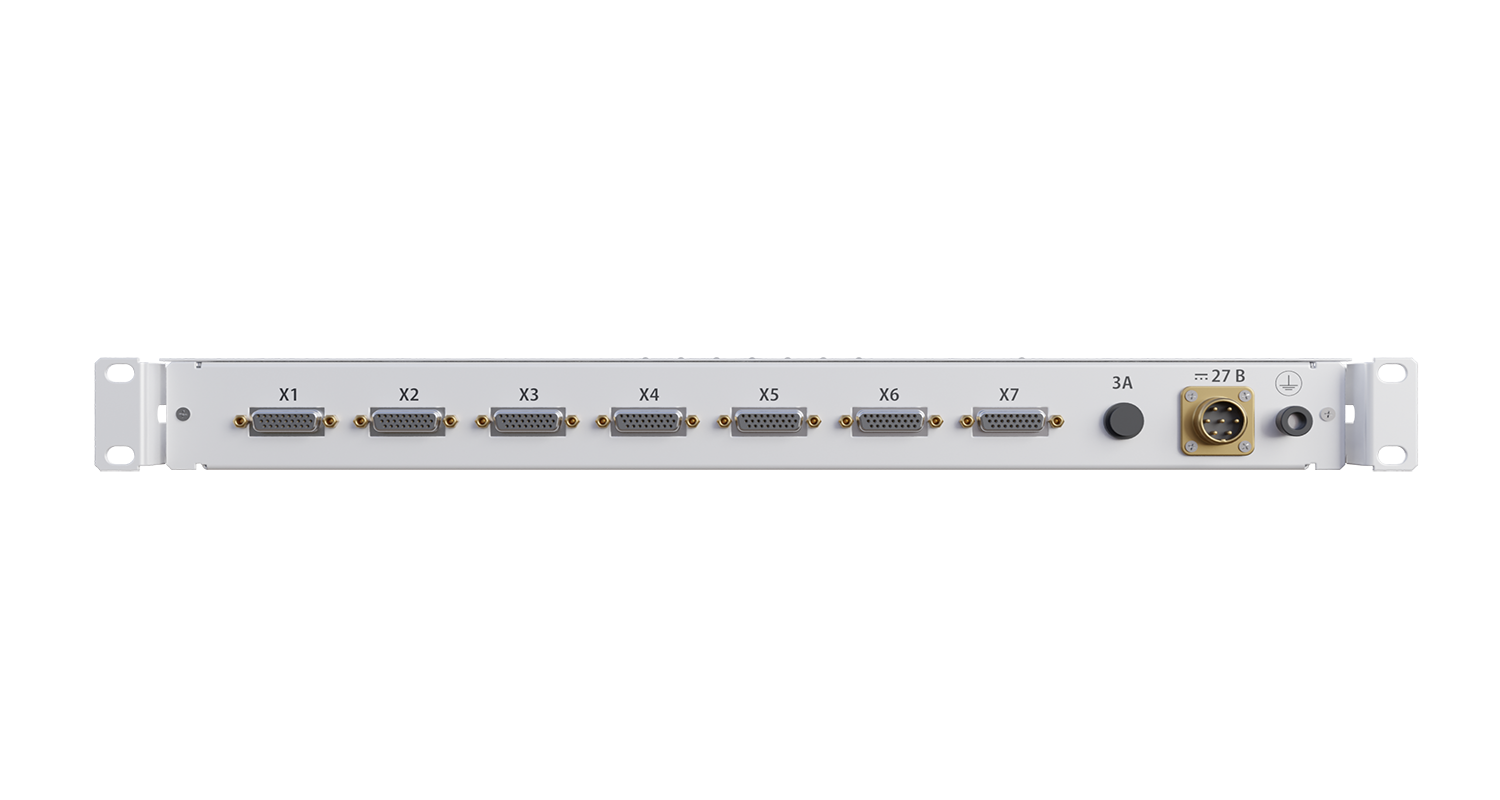

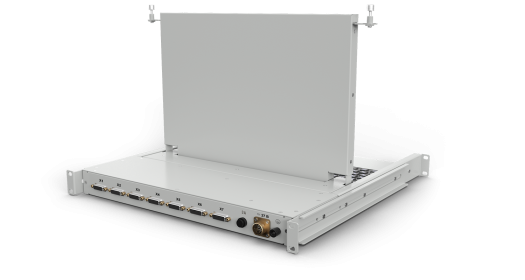

фото разъемы КВМ

Комплект поставки


Обозначение Наименование Примечание
РУСБ.468347.001 Коммутатор КВМ
РУСБ.468939.001 Комплект кабелей КВМ Поставляется по запросу
РУСБ.465921.007 Комплект монтажных частей Поставляется по запросу
РУСБ.461926.041 Упаковка
Комплект эксплуатационной документации по ведомости

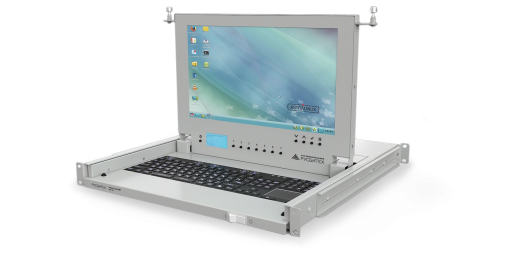

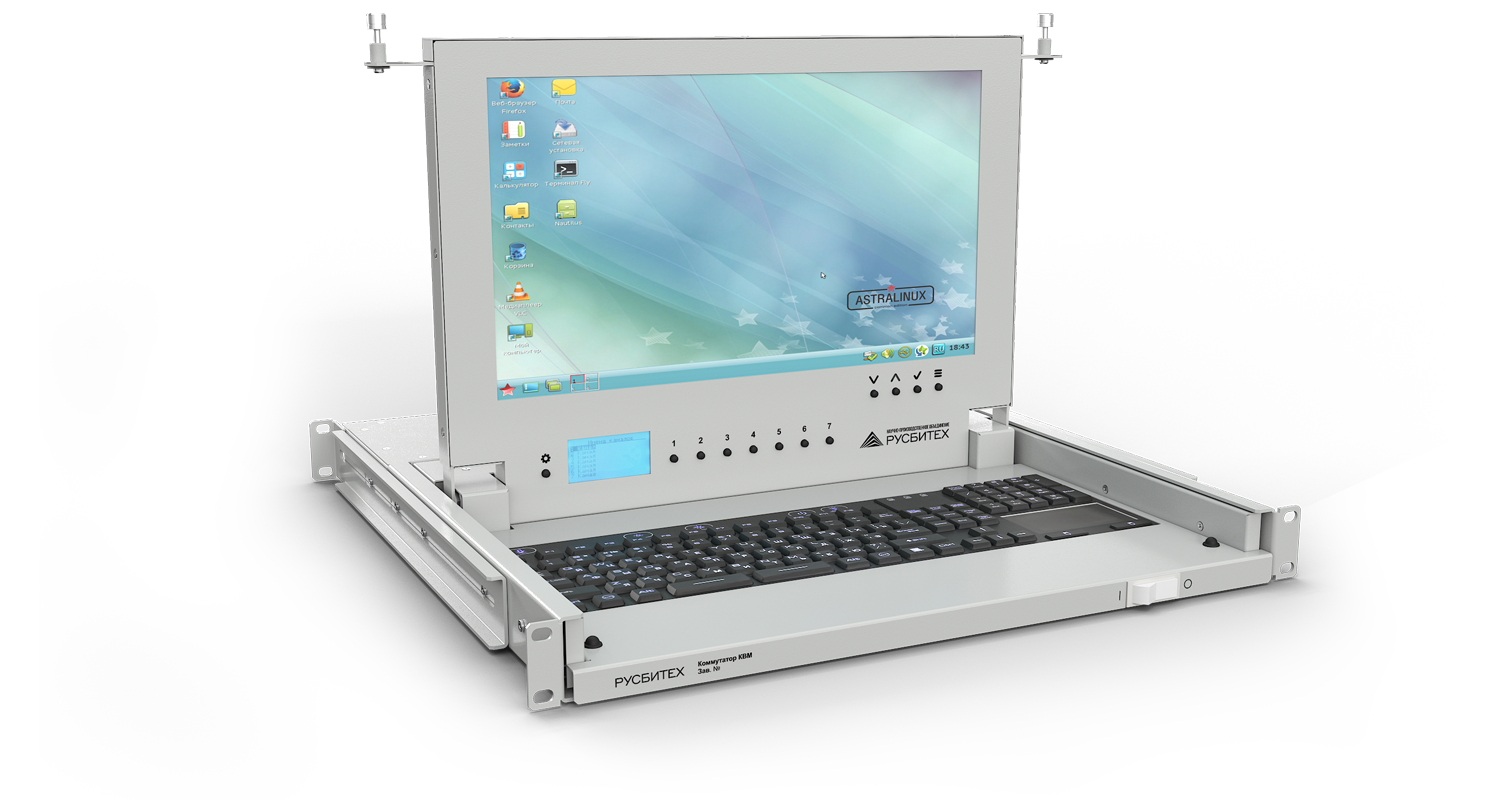

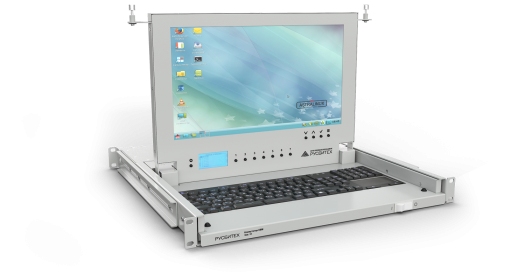

фото коммутатора ck-12-01

Информация для заказа

При заказе изделия необходимо указать:
  • Наименование
  • Обозначение (в формате РУСБ.XXXXXX.XXX)
  • Примечание: необходимость поставки только КМЧ (кабельных розеток, являющихся ответными частями разъемов) или комплекта кабелей КВМ (длина для кабеля питания: 1,5 м или 3 м, тип для кабелей видеоинтерфейса: VGA или DVI) определяются в спецификации контракта (договора поставки)



    Тип контроля качества и приемки:
    ВП

    Стоимость:
    по письменному запросу

    Срок поставки:
    от 150 дней (изготавливается под заказ)
