Вычислитель промышленный универсальный «Монолит»


Назначение

Промышленный универсальный вычислитель в защищенном исполнении.

Область применения изделия – бортовые вспомогательные (дополнительные) системы грузовых транспортных средств и различные промышленные системы управления, не требующие значительных вычислительных мощностей, устанавливаемые на стационарных и подвижных объектах.

На базе процессора БАЙКАЛ-Т


ВПУ "Монолит". Буклет PDF

Скачать PDF

Линейка сетевого оборудования РусБИТех. Буклет PDF

Скачать PDF


Технические характеристики ВПУ


  • Интерфейсы:
    • CAN x 3 (гальванически изолированы);
    • RS485 x 1 (гальванически изолирован);
    • RS232 x 1;
    • USB (device) x 2;
    • Ethernet 1000 BASE-T x 2;
    • Конфигурационный COM-порт;
  • Интерфейсы:
    • Разъем для подключения LTE-антенны;
    • Отсек для установки SIM-карты;
    • 2 разъема для подключения WiFi-антенн, либо видеовыход на монитор, либо 2 порта E1;
  • Твердотельные накопители SSD SATA: 1 или 2 шт;
  • Питание 9 — 36 В, защита от перенапряжения и переполюсовки.

Особенности исполнения ВПУ


Металлический корпус, IP54,
герметичные разъемы.

Технология изготовления позволяет
использовать устройства на подвижных
платформах с колёсной базой



Типы внешних разъемов


  • 2РМГ14БШ1Е2 - для подключения питания изделия;
  • РСГ10ТВ (вилка) - для подключения к ЛВС типа Ethernet 10/100/1000Base-T;
  • РСГ10ТВ (вилка) - для подключения оборудования по стыку RS-232;
  • РСГ7ТВ (вилка) - для настройки и конфигурирования;
  • РСГ7ТВ (вилка) - для подключения к шине RS-485;
  • РСГ4ТВ (вилка) - для подключения к CAN-шине;
  • РСГ4ТВ (вилка) - для подключения USB-накопителя;
  • SMA Jack Female - для подключения LTE-антенны;
  • SMA Jack Male - для подключения WiFi-антенны.

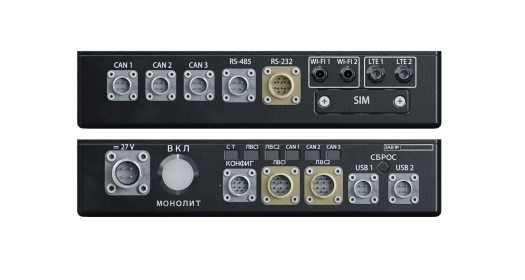

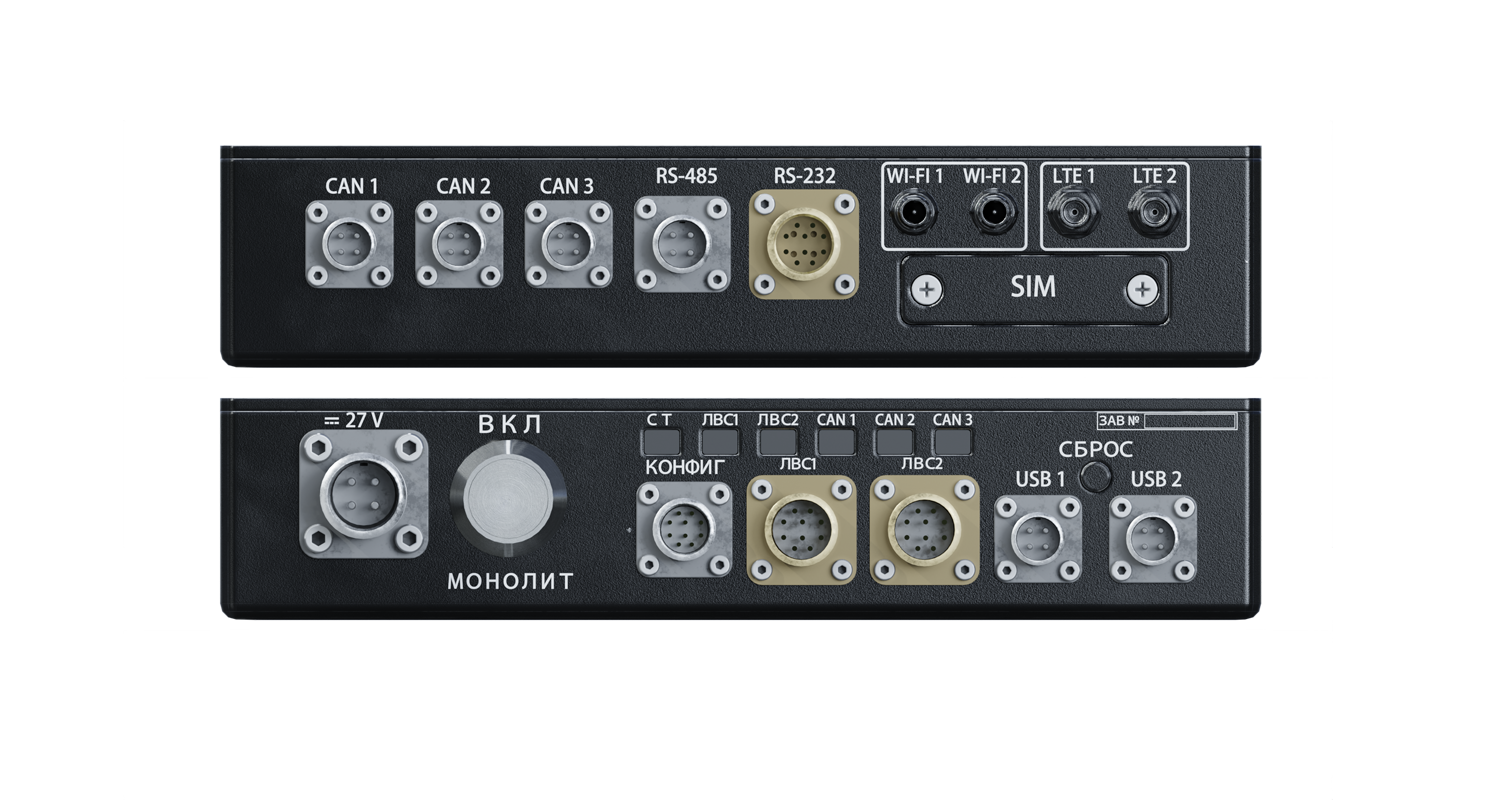

фото разъемы VPU

Комплект поставки


Обозначение Наименование Примечание
РУСБ.466229.002 ВПУ «Монолит»
РУСБ.465921.001 Комплект монтажных частей (кабельные розетки, являющиеся ответными частями разъемов) Поставляется по запросу
РУСБ.461926.001 Упаковка
Комплект эксплуатационной документации по ведомости

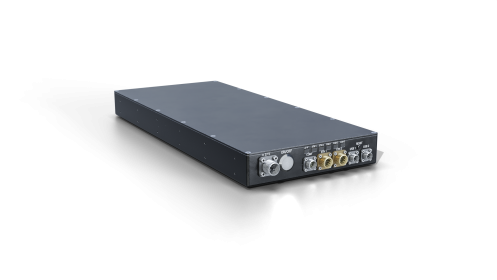

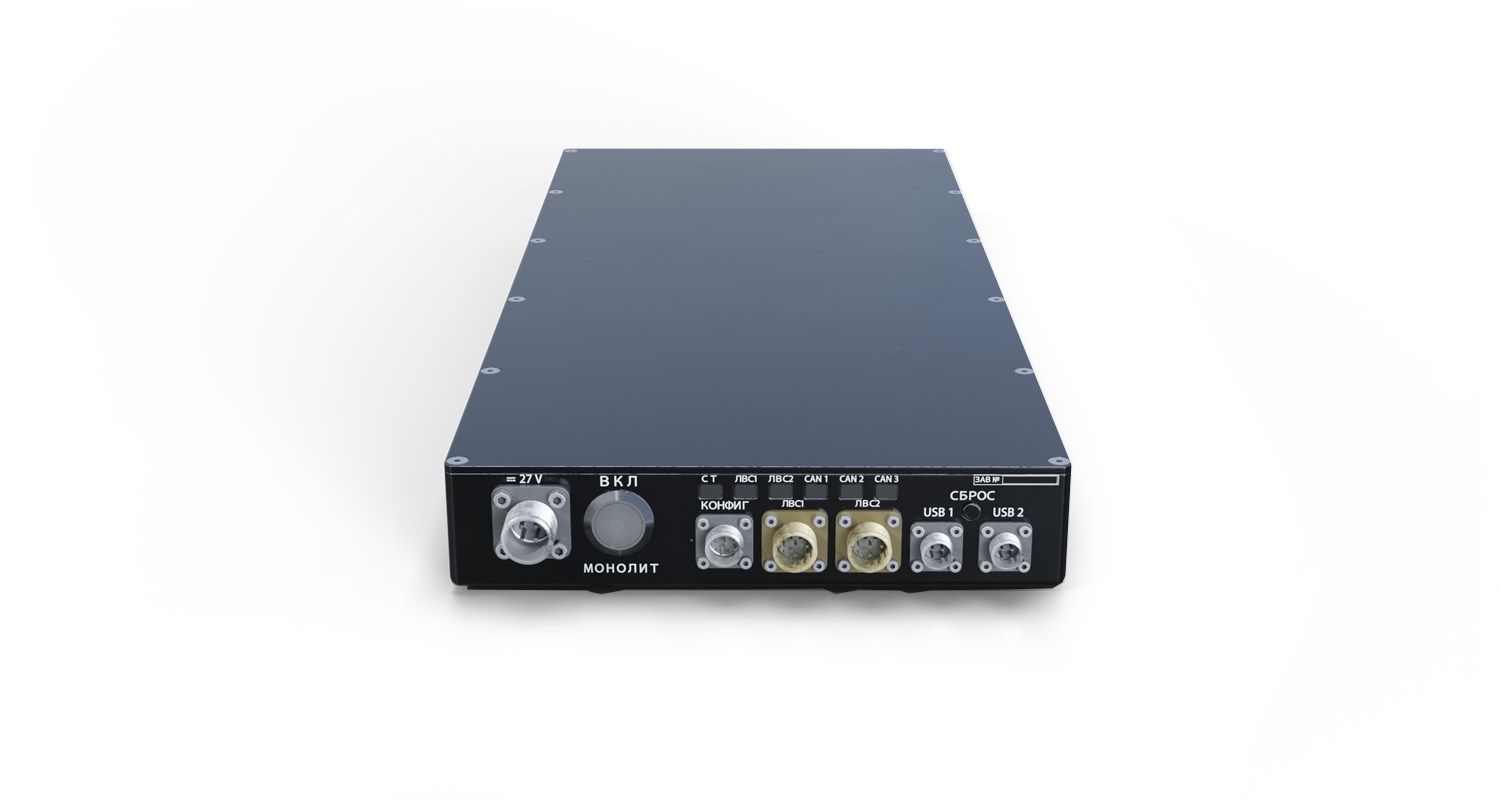

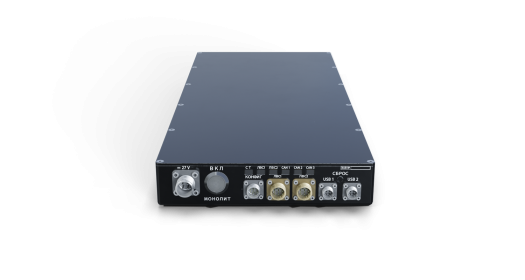

фото ВПУ Монолит

Информация для заказа

При заказе изделия необходимо указать:
  • Наименование
  • Обозначение в соответствии с вариантом исполнения (в формате РУСБ.XXXXXX.XXX)
  • Примечание: количество SSD SATA-дисков (1 или 2 шт.) и их объём, а также необходимость поставки КМЧ и его состав определяются в спецификации контракта (договора поставки)



    Тип контроля качества и приемки:
    ОТК

    Стоимость:
    по письменному запросу

    Срок поставки:
    от 150 дней (изготавливается под заказ)
