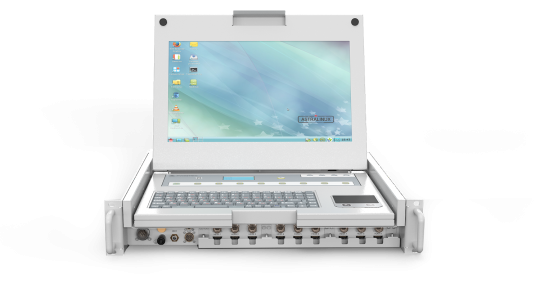

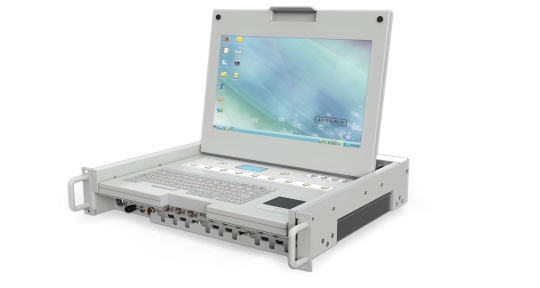

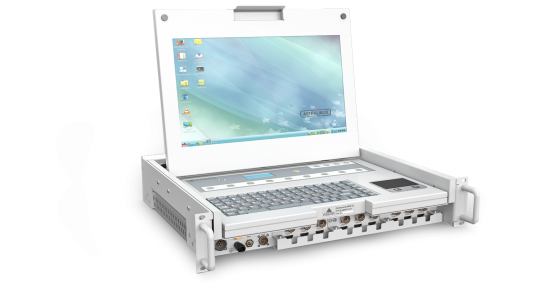

Коммутатор КВМ-02
Назначение
Выдвижная КВМ-консоль с ЖК-дисплеем для коммутации периферийного оборудования между несколькими автоматизированными рабочими местами. Может применяться в качестве универсального средства отображения информации и настройки серверов.
В 2022 году в целях обеспечения бесперебойного производства коммутатора КВМ-02 и повышения его надежности проведена модернизация изделия, направленная на замену проблемных покупных комплектующих изделий в условиях санкционных ограничений.
Коммутатор КВМ-02 имеет компактное конструктивное исполнение высотой 2U для монтажа в 19-дюймовом телекоммуникационном шкафу глубиной от 600 мм, где размещается в сложенном состоянии и закрепляется фиксирующими винтами, расположенными по краям изделия.
Коммутатор КВМ-02. Буклет PDF
Скачать PDFЛинейка сетевого оборудования РусБИТех. Буклет PDF
Скачать PDFТехнические характеристики КВМ-02
- видеоинтерфейс: HDMI;
- количество подключаемых АРМ - до 9;
- поддерживаемое разрешение: 1920х1080;
- размер экрана: 15,6’’;
- источник видеосигнала: цифровой;
- возможность подключения специального накопителя информации USB 2.0 через резьбовой разъем РС4ТВ;
- возможность удаленного мониторинга устройства;
- наличие диагностического интерфейса стандарта Ethernet 10/100BASE-T;
- все разъемы расположены на лицевой части изделия;
- два варианта исполнения по типу электропитания:
- от источника постоянного тока 27 В;
- от промышленной сети переменного тока 220 В;
- потребляемая мощность: не более 60 Вт.
Особенности исполнения КВМ-02
Металлический корпус высотой 2U, для 19-дюймовых стоек
Технология изготовления позволяет использовать устройства на подвижных платформах с колёсной базой
По условиям эксплуатации относится к группе аппаратуры 1.3 ГОСТ РВ 0020-39.304-2019 климатического исполнения «В» (с ограничениями)
Диапазон рабочих температур: от минус 10ºС до плюс 55ºС
Типы внешних разъемов
- 2РМ18Б7Ш1В1В - для подключения питания изделия
- HDMI (10029449-001RLF) – для подключения видеокарт АРМ
- ОНЦ-БС1-4/10-В1-1В- для подключения USB интерфейсов АРМ
- РС4ТВ (вилка) - для подключения специального накопителя информации по интерфейсу USB 2.0
- РС10ТВ (вилка) - диагностический порт LAN
Комплект поставки
| Обозначение | Наименование | Примечание |
|---|---|---|
| РУСБ.468347.014 | Коммутатор КВМ-02 | Соединительные кабели не входят в комплект поставки |
| РУСБ.461926.043 | Упаковка | — |
| Комплект эксплуатационной документации по ведомости | — |
Внимание! Соединительные кабели не входят в комплект поставки.
Информация для заказа
При заказе изделия необходимо указать:
Примечание: необходимость поставки комплекта кабелей, их тип и длина определяются в спецификации контракта (договора поставки)
Тип контроля качества и приемки:
ОТК
Стоимость:
по письменному запросу
Срок поставки:
от 150 дней (изготавливается под заказ)
