Сетевой коммутатор СК-12-01

Управляемый сетевой коммутатор CК-12-01 предназначен для построения сегментов сети Ethernet с поддержкой стандартов Ethernet 10/100/1000Base-T, Fast Ethernet 100Base-FX, Gigabit Ethernet 1000Base-SX/LX с подключением различных абонентских устройств и другого сетевого оборудования.

СК-12-01 может использоваться в силовых структурах в качестве компонента АСУ или самостоятельного изделия, работающего на отдельных локальных объектах, как стационарного размещения, так и на мобильных платформах с колесной базой.

Коммутатор СК-12-01. Буклет PDF

Скачать PDF

Линейка сетевого оборудования РусБИТех. Буклет PDF

Скачать PDF

Технические характеристики СК-12-01

  • 6 портов с поддержкой Ethernet 10/100/1000 BASE-T;
  • 4 оптических порта Ethernet 100 BASE-FX / 1000 BASE-SX / 1000 BASE-LX;
  • расширенный функционал VLAN: на основе портов, IEEE 802.1q, private VLAN;
  • поддержка протоколов для управления сетевыми устройствами: SNMP v1/v2c/v3, SNMP TRAP;
  • поддержка протокола синхронизации времени SNTP;
  • встроенные средства диагностики: ping, trace route, syslog;
  • поддержка протоколов для устранения петель в топологии сети: STP, RSTP;
  • управление полосой пропускания (QoS), конфигурацией, обновлениями;
  • интерфейс для настройки через WEB (русский / английский);
  • доступность CLI через console / SSH;
  • питание: от источника постоянного тока 27 В или от сети переменного тока 220 В (вариант исполнения);
  • потребляемая мощность: не более 60 Вт.

Вариант исполнения СК-12-01

Обозначение Наименование Исполнение
РУСБ.465214.001 Сетевой коммутатор СК-12-01 Напряжение питания 27 В от источника постоянного тока
РУСБ.465214.001-01 Сетевой коммутатор СК-12-01 Напряжение питания 220 В от источника переменного тока

Особенности исполнения СК-12-01

Металлический корпус высотой 1U, для 19-дюймовых стоек с резьбовыми разъемами подключения

Технология изготовления позволяет использовать устройства на подвижных платформах с колёсной базой

Группа исполнения
аппаратуры 1.4.1 климатического
исполнения «О»

Уровень индустриальных радиопомех соответствует группе 1.1.1 (кривая 1)

Типы внешних разъемов

  • 2РМ18Б7Ш1В1В - для подключения питания изделия
  • РС10ТВ (вилка) - для подключения к ЛВС типа Ethernet 10/100/1000Base-T
  • FC коннектор - для подключения оптических кабелей
  • РС7ТВ (вилка) - для настройки и конфигурирования

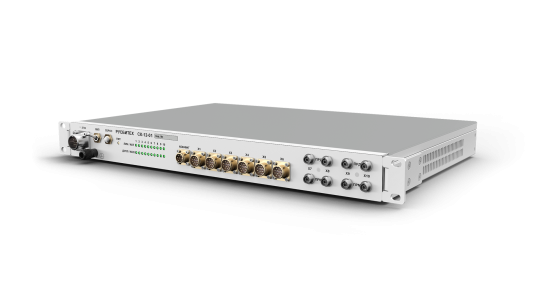

фото разъемы коммутатора ck-12-01

Комплект поставки

Обозначение Наименование Примечание
Согласно варианта исполнения Сетевой коммутатор СК-12-01 —
РУСБ.465921.001 Комплект монтажных частей Кабельные розетки, являющиеся ответными частями блочных разъемов СК-12-01, а также шнуры для подключения к оптическим интерфейсам изделия
РУСБ.461926.040 Упаковка —
Комплект эксплуатационной документации по ведомости —

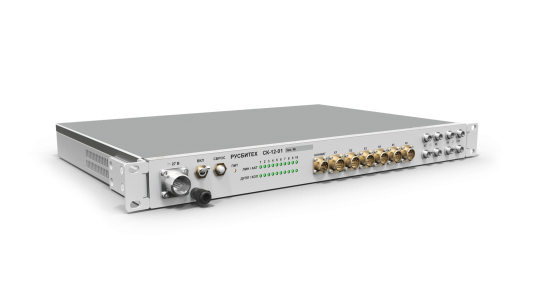

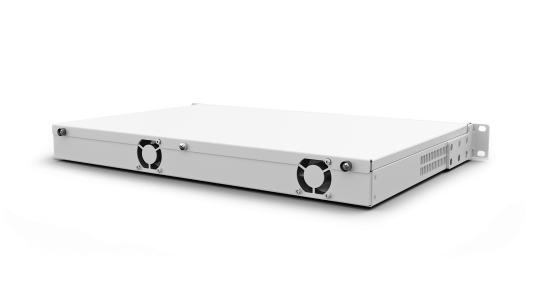

фото коммутатора ck-12-01

Информация для заказа

При заказе изделия необходимо указать:
  • Наименование
  • Обозначение в соответствии с вариантом исполнения (в формате РУСБ.XXXXXX.XXX или РУСБ.XXXXXX.XXX-ХХ)
  • Тип и состав 4-х оптических интерфейсов
    •

    Примечание: тип и состав оптических интерфейсов для портов «X7» - «X10» определяется используемыми SFP модулями, устанавливаемыми в любом сочетании из набора следующих стандартов: Fast Ethernet 100Base-FX или Gigabit Ethernet 1000Base-SX или Gigabit Ethernet 1000Base-LX (но не более четырех)

    Тип контроля качества и приемки:
    ВП или ОТК

    Стоимость:
    по письменному запросу

    Срок поставки:
    от 150 дней (изготавливается под заказ)
