Сетевой коммутатор СК-28-01

Управляемый сетевой коммутатор СК-28-01 предназначен для построения сегментов локальной вычислительной сети с поддержкой стандартов Ethernet 10/100/1000Base-T, Fast Ethernet 100Base-FX, Gigabit Ethernet 1000Base-SX/LX, 10 Gigabit Ethernet 10GBase-LR

СК-28-01 может использоваться в сухопутных войсках ВС РФ в качестве компонента АСУ и систем связи при организации магистральных высокоскоростных оптических каналов связи между удаленными объектами военного назначения.


Коммутатор СК-28-01. Буклет PDF

Скачать PDF

Линейка сетевого оборудования РусБИТех. Буклет PDF

Скачать PDF


Технические характеристики СК-28-01


  • 28 портов, из них 12 – оптические;
  • 16 портов 10/100/1000 BASE-T;
  • 8 портов 100 BASE-FX / 1000 BASE-SX / 1000 BASE-LX;
  • 4 порта 10G BASE-LR;
  • поддержка агрегирования портов IEEE 802.3ad, LACP – до 8 в одной группе;
  • настройка скорости, дуплекса, аппаратного контроля потока и сбор расширенной статистики по каждому порту;
  • сохранение и восстановление конфигурации, индикация и визуализация статуса каждого порта;
  • возможность внешнего централизованного мониторинга, управления, контролируемого обучения и управления пропускной способностью портов;
  • расширенный интерфейс командной строки (CLI);
  • управление через WEB-интерфейс, SSH, CLI, Telnet;
  • поддержка SFP / SFP+ модулей;
  • поддержка больших пакетов (jumbo-frame) до 10 Кбайт;
  • поддержка QoS: приоретизация и очереди пакетов, IEEE 802.1p, до 8 очередей на порт;
  • поддержка протокола синхронизации времени SNTP;
  • поддержка протоколов для управления сетевыми устройствами: SNMP v1/v2c/v3, SNMP TRAP;
  • поддержка протоколов для устранения петель в топологии сети: STP, RSTP;
  • питание: от источника постоянного тока 27 В или от сети переменного тока 220 В (вариант исполнения);
  • потребляемая мощность: не более 80 Вт.

Особенности исполнения СК-28-01


Металлический корпус высотой 2U, для 19-дюймовых стоек с резьбовыми разъемами подключения

Технология изготовления позволяет использовать устройства на подвижных платформах с колёсной базой

Группа исполнения
аппаратуры 1.4.1 климатического
исполнения «О»

Уровень индустриальных радиопомех соответствует группе 1.1.1 (кривая 1)

Вариант исполнения СК-28-01


Обозначение Наименование Исполнение
РУСБ.465214.004 Сетевой коммутатор СК-28-01 Напряжение питания 27 В от источника постоянного тока
РУСБ.465214.004-01 Сетевой коммутатор СК-28-01 Напряжение питания 220 В от источника переменного тока

Типы внешних разъемов


  • 2РМ18Б7Ш1В1В - для подключения питания изделия
  • РС10ТВ (вилка) - для подключения к ЛВС типа Ethernet 10/100/1000Base-T
  • FC коннектор - для подключения оптических кабелей
  • РС7ТВ (вилка) - для настройки и конфигурирования

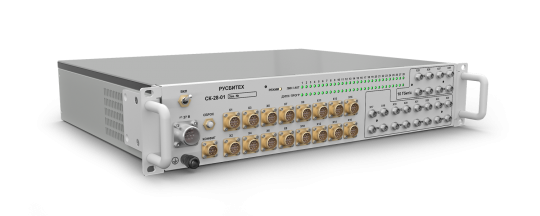

фото разъемы коммутатора ck-28-01

Комплект поставки


Обозначение Наименование Примечание
Согласно варианта исполнения Сетевой коммутатор СК-28-01
РУСБ.465921.003 Комплект монтажных частей Кабельные розетки, являющиеся ответными частями для блочных разъемов СК-28-01, а также шнуры для подключения к оптическим интерфейсам изделия
РУСБ.461926.040 Упаковка
Комплект эксплуатационной документации по ведомости


фото коммутатора ck-12-01

Информация для заказа

При заказе изделия необходимо указать:
  • Наименование
  • Обозначение в соответствии с вариантом исполнения ( в формате РУСБ.XXXXXX.XXX или РУСБ.XXXXXX.XXX-ХХ)
  • Тип и состав 8-и оптических интерфейсов для портов «X17» - «X24»
  • Примечание: тип и состав оптических интерфейсов для портов «X17» - «X24» определяется используемыми SFP модулями, устанавливаемыми в любом сочетании из следующих стандартов: Fast Ethernet 100Base-FX или Gigabit Ethernet 1000Base-SX или Gigabit Ethernet 1000Base-LX (но не более восьми). Для портов «X25» - «X28» используются SFP модули только стандарта 10 Gigabit Ethernet 10GBase-LR



    Тип контроля качества и приемки:
    ВП или ОТК

    Стоимость:
    по письменному запросу

    Срок поставки:
    от 150 дней (изготавливается под заказ)
